產品參數

PRODUCT PARAMETERS技術參數

規格型號	YR8611-C
LCD尺寸	85.6"
有效尺寸	1895.04 (H)mm x 1065.96(V)mm
分辨率	3840 x 2160
亮度	450cd/m2
對比度	3000:1
點距	0.49mm*0.49mm
幀頻	60hz
視角（上下左右）	178°/178 °/178°/  178°
壽命	30000h
色飽和度	68%
色彩度	16.7m
系統配置
cpu架構	64位a53
cpu主頻	1.2ghz
cpu核心數	雙核
內存緩存容量	DDR3:1G ; eMMC : 8G
系統版本	4.4.2
電源
電壓	額定100-240V~,最大90-264V~50/60Hz
最大功率	≤320W
待機功率	＜0.5W
內部喇叭	2 x 8W
電源（AC)輸入	100-240V
工作環境
工作溫度	0℃～40℃
儲藏溫度	-20℃～60℃
工作濕度	10%～90%無凝結
輸入接口
LAN輸入接口	1
DP輸入接口	1
HDMI輸入接口	2
VGA輸入接口	1
PC-AUDIO輸入接口	1
YPBPR輸入接口	MINI x 1
AV輸入接口	MINI x 1
USB2.0	1
USB3.0	1
TV輸入接口	1
TOUCH-USB	USB2.0 x 1
輸出接口
LAN輸出接口	MINI x 1
EARPHONE輸出接口	1
OPTICAL光纖輸出接口	1
RS232	1
OPS(選配）
USB	USB2.0 x 2;USB3.0 x 2
LAN接口	1
HDMI輸出	1
LINE-OUT	1
MIC-IN	1
前置輸入接口
PC USB(OPS擴展）	1
MEDIA USB(主板擴展）	1
TOUCH-USB(主板擴展）	1
HDMI 3(主板擴展）	1
前置按鍵
7鍵控制（可支持OPS一鍵開機）	POWER、MENU、DP、VGA、OPS、HDMI3、SOURCE
結構
裸機外形尺寸	1989 x 1194.2 x 116.6mm
外殼材料	鋁合金面框，鈑金后蓋
外殼顏色	前框商務灰色，后殼黑色
面框寬度（T/B/L/R)	33.9/66.9/33.9/33.9 mm
VESA孔位	4-M6螺絲孔400 x 400 mm
語言
OSD	中文、英文等
觸摸參數
觸摸方式	紅外多點觸摸
玻璃	4MM，物理鋼化莫氏7級防爆
玻璃透過率	＞92%
外框材質	鋁合金面框，PCBA
響應速度	單點模式：點擊13ms 連續3ms 多點模式：點擊13ms 連續5-10ms 兩點同時觸摸：點擊10ms
觸摸精度	≤2mm
輸入方式	不透明物體（如手指、筆等）
理論點擊次數	同一位置6000萬次以上
抗光性	白熾燈（220V、100W),垂直距離350mm
供電方式	USB(USB供電）
電源電壓	DC 5.0±5%

主要功能

MAIN FUNCTION

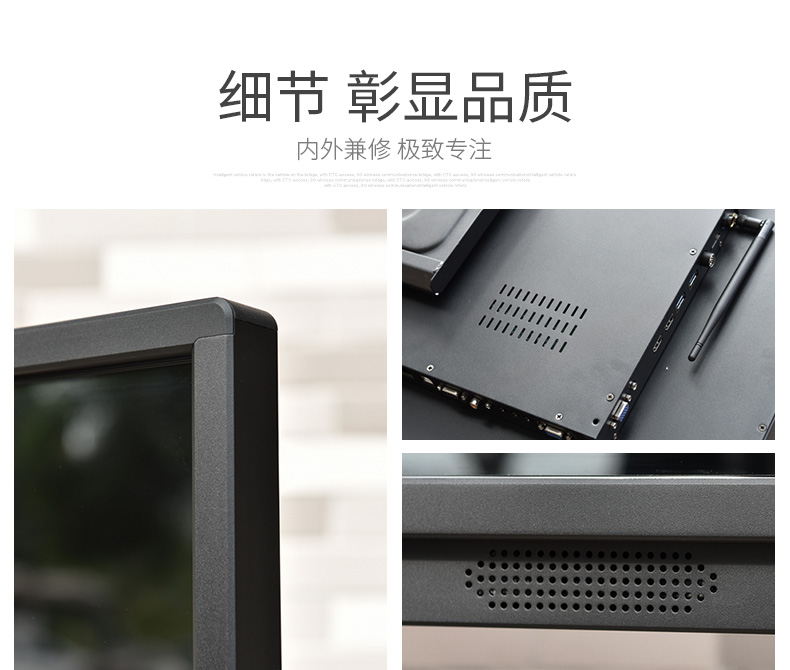

★86寸交互式多媒體會議教學一體機安全一體化設計，鋁合金外框，圓弧角防撞傷設計；機器面框前置式圓鈕輕觸按鍵，按鍵具有一鍵節能、一鍵開關機、一鍵開啟電腦、一鍵切換信源功能；

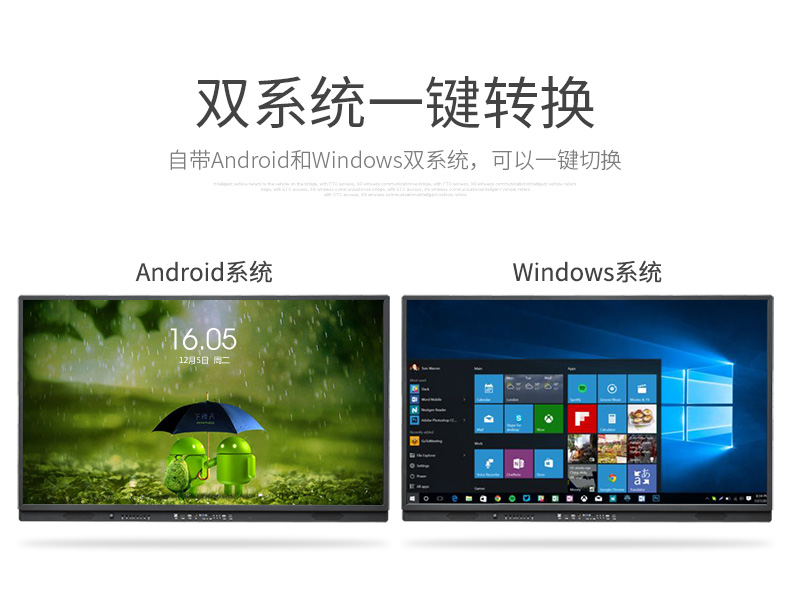

★整機采用可拆卸多媒體終端安裝槽設計，支持OPS多媒體終端，外部無連接線，方便維護；無PC狀態下，嵌入式安卓操作系統可實現windows系統信號源智能識別：當有信號輸入時，設備能自動切換至對應通道，無需手動調整；

★黑屏綠色節能功能：在不關閉整機電源的情況下可一鍵關閉液晶屏背光，實現整機80%功耗的綠色節電功能，可按按鍵或敲擊屏幕任意位置喚醒背光，方便控制;

★整機處于任意通道下，在屏幕上雙指按住可快速調出觸摸便捷菜單，實現十筆批注、手勢擦除、截圖、快捷白板、快捷小工具，方便組合使用;

★紅外觸摸屏采用前拆式方案設計，可在不取下一體機的情況下手動拆卸觸摸框；具備智能容錯、壞點屏蔽整機支持任意通道畫面放大功能，可在整機任意通道下將畫面凍結并任一部分進行放大，放大后的屏幕畫面可進行任意拖拽；

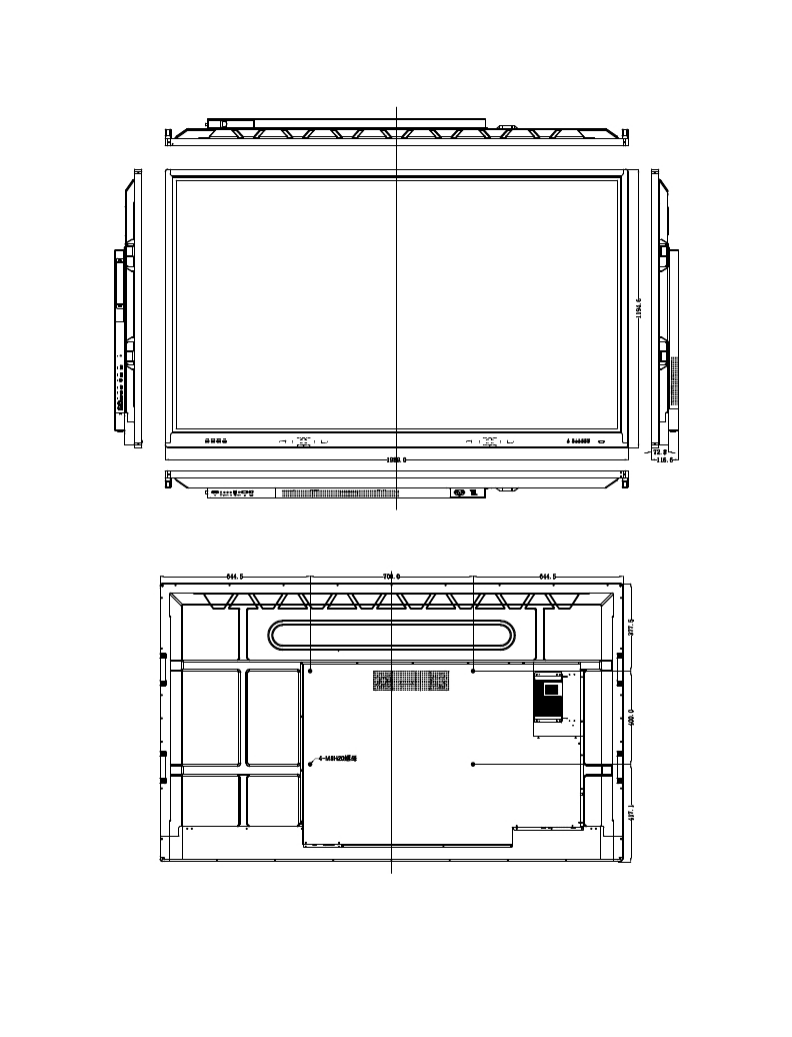

圖紙展示

DRAWINGS SHOW
