名稱：HDMI/DVI矩陣切換器
型號：YR-HDMI0404 / YR-YR-HDMI0808
YR-HDMI01616 / YR-HDMI3232
品牌：中億睿
服務：質保一年
0755-27807696
HDMI/DVI矩陣切換器
產品參數
|
視頻 |
協議 |
支持HDCP1.3協議，支持HDMI1.3協議，兼容DVI1.0協議 |
|
|
增益 |
0 dB |
|
|
像素帶寬 |
165MHz, 全數字 |
|
|
接口帶寬 |
2.25Gbps,全數字 |
|
|
最大支持分辨 |
Normal-PC：1600x1200@60_24bit, HDPC: 1920x1200P@ 60_24bit, |
|
|
位時鐘抖動 |
<0.15 Tbit |
|
|
位上升時間 |
<0.3Tbit (20%--80%) |
|
|
位下降時間 |
<0.3Tbit (20%--80%) |
|
|
最大傳輸延時 |
5nS(±1nS) |
|
|
切換速度 |
200 ns(最長時間) |
|
|
信號類型 |
HDMI 1.3規范中的 HDMI-A全數字 T.M.D.S.信號 |
|
視頻輸入 |
接口 |
HDMI－A型，19針，母頭 |
|
|
信號強度 |
T.M.D.S +/- 0.4Vpp |
|
|
最小/最大電平 |
T.M.D.S 2.9V/3.3V |
|
|
輸入EDID |
通用EDID |
|
|
阻抗 |
<75Ω |
|
|
最大直流偏置誤差 |
15mV |
|
|
建議最大輸入距離 |
小于20米，在1920x1200@60時（推薦使用認證過的HDMI專用線材，如Molex TM 的線材） |
|
視頻輸出 |
接口 |
HDMI接口，19針，母頭 |
|
|
最小/最大電平 |
T.M.D.S. 2.9V/3.3V |
|
|
阻抗 |
<75Ω |
|
|
建議最大輸出距離 |
小于15米，在1920x1200@60時（推薦使用認證過的HDMI專用線材，如Molex TM 的線材） |
|
RS232 |
RS232IN |
RS232公接口(2--3，3--2，5--5,其它腳位懸空) |
|
|
RS232OUT |
RS232 公接口（2-2，3-3，5--5其它腳位懸空） |
|
設備規格 |
電源/功率 |
100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源；功率：根據機箱大小及設備路數決定 |
|
|
溫度/濕度 |
儲存、使用溫度: -20°~ +70°C; 濕度:10%~90% |
|
|
機箱規格/重量 |
標準機箱：1.5U,2U,6u；重量：根據機箱大小及設備路數決定 |
● 集研發、生產、銷售及安裝為一體的大型拼接屏制造廠商
● 近1000平方的標準生產車間，注冊資金1000萬
● 30多個系列，商用顯示產品超過200+款，滿足一站式采購需求
● 匯聚經驗豐富的外觀ID設計師、結構工程師、施工安裝等服務團隊
● 提供結構設計、模具制造、鈑金外殼加工、表面處理等整體解決方案
● 已為眾多安防和商用顯示項目提供個性化產品定制服務，獲得客戶一致認可
● 擁有嚴格的質量管理體系，自動化流水生產線。
● 通過ISO9001體系認證，ISO14001:2004環境管理體系
● 榮獲CCC、CE、FCC、ROHS、UL認證、節能認證等權威認證，支持政府投標項目
● 與德邦、順豐、百騰等多家物流公司長期合作，每筆訂單都保價，碎屏包賠
● 產品提供1-3年質保和免費售后維護，100家售后服務網點
● 技術人員7*24H快速響應，提供電話、網絡指導及上門維修服務
HDMI/DVI矩陣切換器
產品性能
1、 采用美國進口處理器，運行速度更快，系統更穩定；
2、 采用大規模高分辨率芯片，具有長線驅動功能；
3、 采用高速數字交換技術，完美解決串擾、重影與拖尾現象。100%真實重現輸入信號的視頻效果；
4、 采用可編程邏輯陣列電路（CPLD），性能更穩定；
5、 內置可擴展64個場景控制存儲模式；
6、 輸入和輸出接口均采用靜電保護電路，性能更穩定；
7、 兼容市場所有同類產品的代碼和指令；
8、 全貼片SMD工藝，特有ESD靜電保護功能；
9、 本產品設計中采用雙核處理技術，有更優秀的整體性能，并且在并發多任務時，會根據每個不同的需求來進行合理的協調，讓每一項任務都可以在最理想的運行條件下完成運算，從而提高工作效率，用戶也同時可以在多個應用環境中進行快速切換，這樣會讓用戶在同時進行多項任務時，仍然可以井井有條地完成所有的任務，避免了和大屏幕拼接系統連接時出現死機、切換速度慢和不能接收命令的現象；
10、 本產品是具有高可靠性的智能設備，設計中采用容錯技術，并采用了高抗干擾能力的通信接口電路，保證了通信的可靠性，具有紅外遙控、手動控制和RS232控制功能，用戶可以方便的完成演示過程中的信號切換；
11、 HDMI矩陣切換器是專門為計算機顯示信號以及高分辨率HDMI圖像信號的顯示切換而設計的高性能智能矩陣開關設備，用于將各路電腦信號輸出通道中的任一通道上，該系列產品廣泛用于大屏幕投影顯示工程、大屏拼接、電化教學、指揮控制中心、多媒體會議室等場合；
12、 本產品帶有斷電現場切換記憶保護、LCD液晶顯示等功能，具備RS232通訊通訊接口，可以方便與電腦、遙控系統或各種中控系統設備配合使用；
13、 全球通用寬電壓開關電源設計，可適應交流100-240V，50/60Hz；
14、 高品質、大批量生產，有較高的兼容性和穩定性，有較高的性價比；
15、 支持分辨率為1920x1200 60hz的刷新頻率和1024x768 200Hz的刷新頻率
HDMI/DVI矩陣切換器

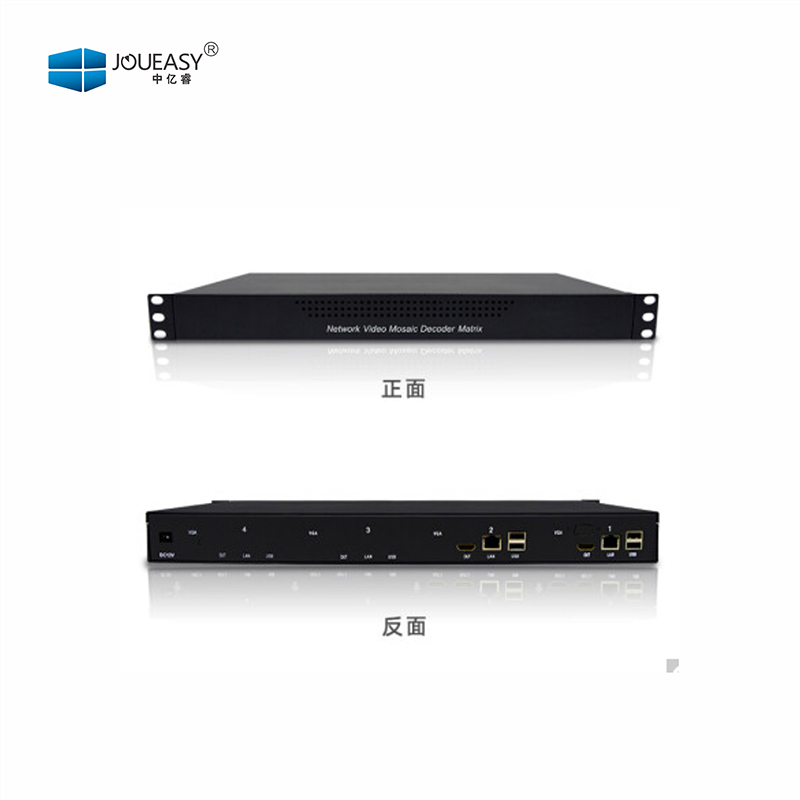

產品圖片
